בסדנאות ייצור עם גזים נדיפים דליקים ונפיצים כמו אלו בתעשיות הכימיות, התרופות, סוללות הליתיום, הדיו והציפוי, מצנני מים רגילים נושאים סכנות בטיחותיות פוטנציאליות חמורות. צ'ילרים חסיני פיצוץ מקוררים במים הם ציוד קירור מיוחד שתוכנן במיוחד עבור תנאי עבודה מסוכנים.
המנועים וקופסאות הבקרה החשמליות של צ'ילרים רגילים מקוררים במים עומדים רק בתקנים בסיסיים של עמיד בפני אבק ועמיד למים. ניצוצות חשמליים הנוצרים במהלך הפעלת ציוד, כיבוי או תקלות קצרות עלולות להצית בקלות אדים דליקים כגון אצטון, אלכוהול ואלקטרוליט בבתי מלאכה. לעומת זאת, כל הרכיבים החשמליים החיים של צ'ילרים חסיני פיצוץ עוברים שינויי איטום חסיני להבה.

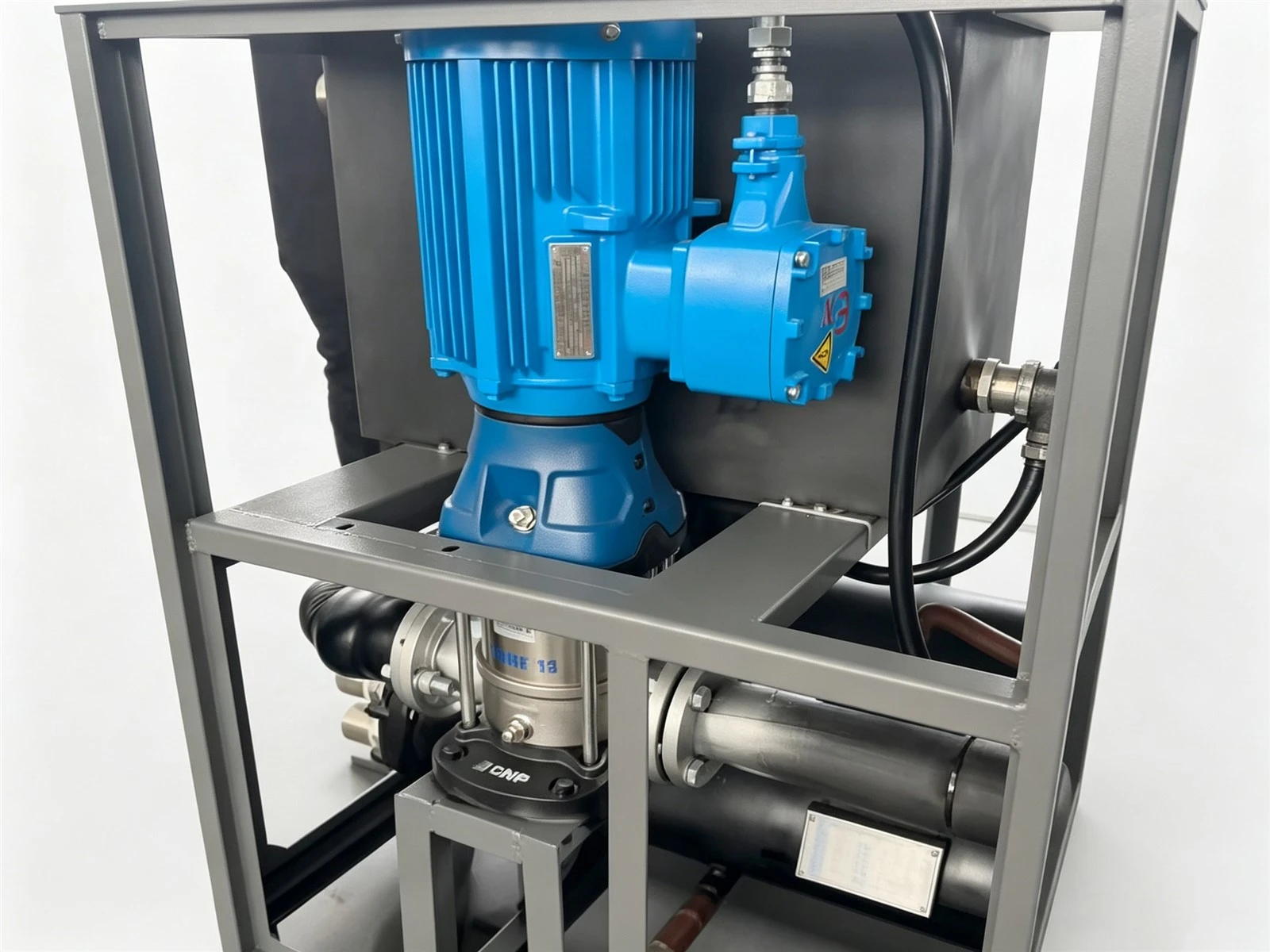

מנוע סט משאבה חסין פיצוץ
משאבת זרימת המים ומשאבת שמן הסיכה של הציוד מצוידות במנועים כחולים מעובים חסיני פיצוץ. המעטפת עוברת איטום וטחינה מדויקים, מה שיכול לחסום ניצוצות וטמפרטורות גבוהות שנוצרות בפנים מלדלוף החוצה. חיבורי איטום חסיני פיצוץ מותקנים ביציאות הכבלים של מנועים ומשאבות שמן כדי למנוע חדירת גזים דליקים לתוך המנועים לאורך הכבלים. למרות שהמבנה ההידראולי של משאבת זרימת המים התחתונה זהה לזה של משאבות מים רגילות, המנוע המניע שלה חייב להיות גם חסין פיצוץ כדי למנוע מקורות הצתה במקור הכוח.
אקס ארון בקרה חשמלי חסין פיצוץ
הארון מסומן בתווית "Ex" מובהקת חסינת פיצוץ ומשמש כיחידת הבקרה המרכזית של הציוד המלא. הוא מיוצר עם לוחות פלדה מעובה, והמשטח המשותף של דלת הארון מתפקד כמשטח איטום חסין להבה. גם אם קצרים חשמליים גורמים לניצוצות ממגעים או מחיווט בתוך הארון, גלי פיצוץ וקשתות חשמליות יוכלו בתוך גוף הארון. מסך המגע ולחצני ההפעלה מאמצים טיפול חסין פיצוץ אטום בשכבה כפולה, ובלוטות כבלים חסינות פיצוץ מותקנות ביציאות הכניסה והיציאה של הכבלים. לוחית שם רשמית עם הסמכה חסינת פיצוץ מודבקת על הארון, בעוד ארונות בקרה חשמליים רגילים לצנני מים אינם כוללים מבנים חסיני פיצוץ או אישורי תאימות. כל מפסקי החשמל הפנימיים, הממסרים ומודולי בקרת הטמפרטורה הם רכיבים ייעודיים מוגני פיצוץ.

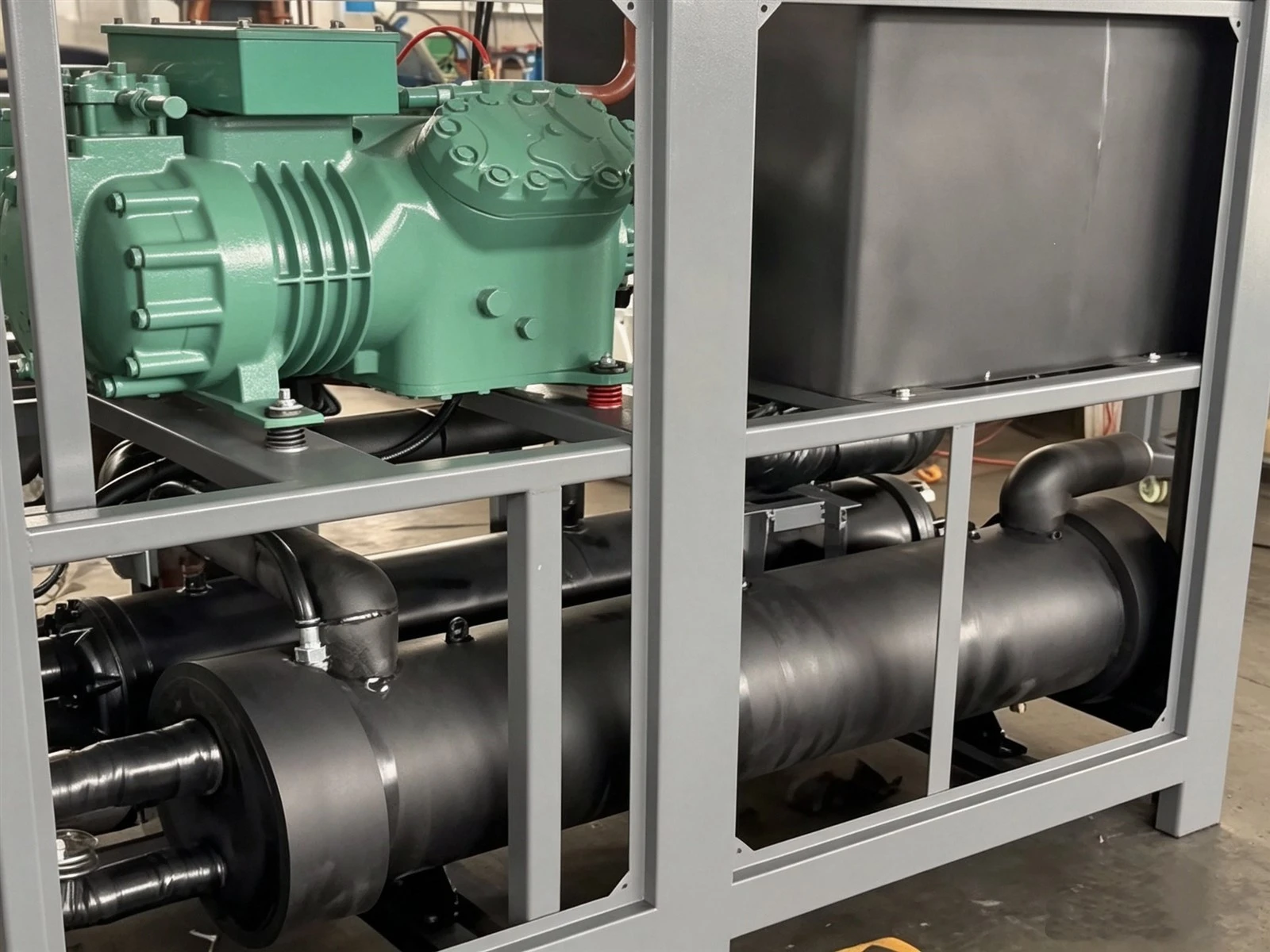

שדרוג חסין פיצוץ של רכיבי הליבה של יחידת הקירור הראשית
היחידה מאמצת מעבה של מעטפת וצינור המוקדש לקירור מים ומדחס בוכנה חצי הרמטי. עקרון חילופי החום שלו תואם לזה של יחידות מקוררות מים רגילות, אך מיושמת התאמה חסינת פיצוץ עבור רכיבי הליבה:
המדחס מצויד בתא חיווט עצמאי חסין פיצוץ כדי לבודד קשתות חשמליות הנוצרות כאשר המנוע מופעל; כל בדיקות ניטור הטמפרטורה והלחץ מוחלפות במשדרים חסיני פיצוץ, וסלילי השסתום הסולנואיד מצוידים במארזים חסיני אש; צינורות עטופים בשכבות בידוד תרמי מעכב בעירה כדי למנוע מחומר בעירה מגע עם צינורות בטמפרטורה גבוהה. בינתיים, אטמי מתכת משמשים לאוגני צנרת כדי להפחית במידה ניכרת את הסיכון לדליפה של נוזל קירור ונוזל משני.
